Contrôles conventionnels par courants de Foucault avec affichage du plan d'impédance
Le module DEFECTOSCOP utilise tous les paramètres typiques d'un appareil universel de contrôle par courants de Foucault et affiche les données de mesure dans le plan d'impédance. Un utilisateur travaillant en mode expert peut facilement personnaliser la liste des paramètres disponibles et les stocker dans un programme de contrôle. De plus, des favoris peuvent être définis afin que le DEFECTOSCOP démarre rapidement les fois suivantes. Le passage du mode expert au mode opérateur verrouille la liste des paramètres et les réglages pour l'édition, permettant ainsi d'économiser du temps et des efforts.
En option, plusieurs fréquences peuvent être ajoutées au programme de contrôle afin que des tests en parallèle puissent être effectués à différentes profondeurs de pénétration des courants de Foucault. La couleur de chaque fréquence peut être réglée comme souhaité.

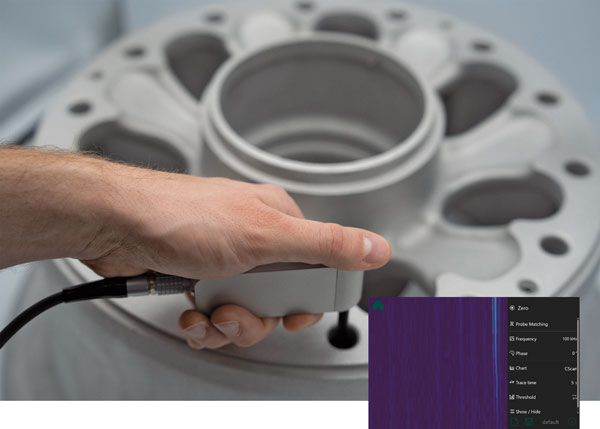

Les enregistrements de pièces en rotation ou de sondes rotatives peuvent être affichés directement dans un C-Scan haute résolution, permettant une évaluation facile et une documentation exhaustive de la zone contrôlée. Les données brutes du signal de contrôle par courants de Foucault peuvent également être enregistrées et exportées pour une évaluation ultérieure sur un ordinateur.
Vos avantages à première vue
- Contrôles par courants de Foucault avec des sondes rotatives, HF, BF, etc... pour effectuer une grande variété d'examens de contrôle, soit en utilisant vos propres capteurs, soit en utilisant des capteurs standards ou spécifiques développés par FOERSTER
- C-scan: les données d'une sonde rotative peuvent être affichées dans un C-Scan haute résolution
- Inspection multifréquence jusqu'à 8 fréquences pour vérifier les discontinuités à différentes profondeurs en un seul passage, ou pour réduire les interférences par un mélange de fréquences
- Post-traitement des données « gelées » de contrôle par courants de Foucault: gelez un signal de contrôle, puis modifiez ses paramètres tels que le gain, la phase, les filtres passe-haut et passe-bas
- Large choix de sondes: connectez différents types de capteurs, tels que des sondes paramétriques, à émission/réception séparées ou non séparées
Données techniques
| Gamme de fréquences: | de 4 Hz à 20 MHz réglable par pas de 1 Hz |
| Multifréquence: | Jusqu'à 8 fréquences en parallèle |
| Courant de sortie maximal: | 400 mA (pic) |
| Graphiques: | x/y, t, x/y + t, C-scan |
| Seuils: | Lignes, cercle, boîte, secteur |
| Mode "Gel d'écran": | Geler votre signal et ajuster les paramètres comme le gain, la phase, … |
