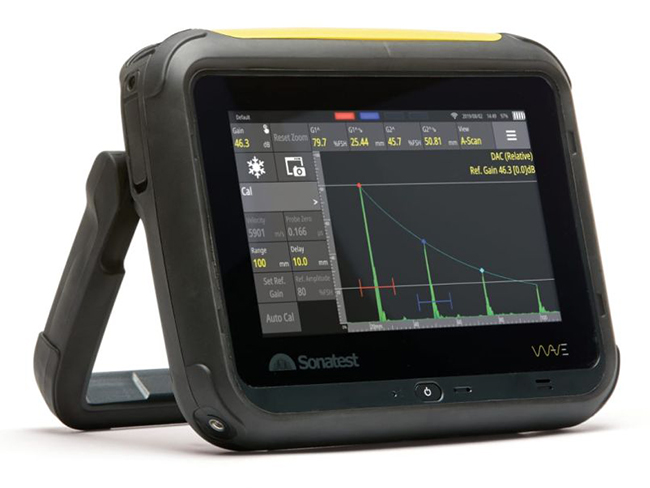

Technologie der nächsten Generation zum Greifen nah
Das SONATEST WAVE integriert die neuesten verfügbaren Technologien, um eine Revolution auf dem Markt für zerstörungsfreie Ultraschallprüfgeräte zu schaffen. Es ist nicht nur innovativ, sondern die anpassbare Schnittstelle optimiert auch den täglichen Arbeitsablauf, und ein einzigartiger und eingebetteter interaktiver Scanplan mit Raytracing-Fähigkeit, Simulationswerkzeugen und CAD-Importfähigkeit konsolidiert Ihre Ergebnisse. Dank der WLAN-Fähigkeit können Sie überall im Feld darauf zugreifen, die Datenübertragung und Anwendungsinstallation vereinfachen und Kalibrierungsdatum und Softwareversion verwalten.
Weniger Fehlalarme mit dem neuen WAVE Interactive Scan Plan
Der WAVE Interactive Scan Plan wurde entwickelt, um die Diagnose am geprüften Teil zu erleichtern. Der Scanplan kann komplexe Geometrien wie gekrümmte Oberflächen und T-Stoßstellen reproduzieren. In Kombination mit einem Echtzeit-Raytracer erleichtert diese einzigartige Funktion die Unterscheidung zwischen einem echten Fehler und einer geometrischen Anzeige und vermeidet so unnötige Reparaturen.
Verwalten Sie Ihre Welle mit dem Wave Companion
Die WAVE Companion-Software bietet eine Umgebung, in der spezielle vordefinierte Anwendungs-Setups erstellt und auf die WAVE-Plattform hochgeladen werden. Einmal erstellt, werden die neuen App-Setups über ein kabelgebundenes (USB-C / Ethernet) oder drahtloses Netzwerk auf das Gerät übertragen und installiert. Die Standard-App ermöglicht den Zugriff auf alle Funktionen und Merkmale, wobei der Benutzer die gesamten Einstellungen ändern kann.
Benutzerdefinierte Teile importieren
Das WAVE kann ein benutzerdefiniertes Teil in den interaktiven Scanplan importieren. Diese Funktion ermöglicht es dem Benutzer, die Schallausbreitung in komplexen Geometrien zu visualisieren. Alle Vorteile des Interaktiven Scanplans bleiben erhalten, wobei die Einschränkungen, die mit vordefinierten Teilen einhergehen, aufgehoben werden.

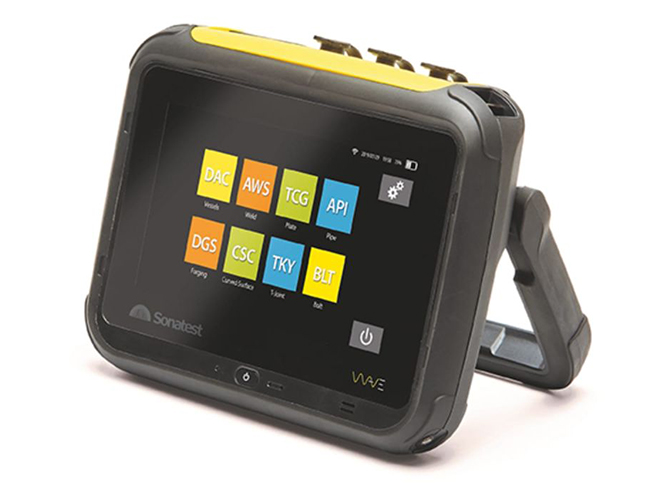

Anwendungskonzept
Das WAVE-Anwendungskonzept kombiniert Konformität und Leistung, so dass der Bediener die Benutzeroberfläche an sein spezifisches Verfahren anpassen kann.
Die intuitive Benutzeroberfläche mit einem einfach zu bedienenden Display garantiert eine Optimierung der Arbeitsabläufe und verhindert mögliche Bedienungsfehler.

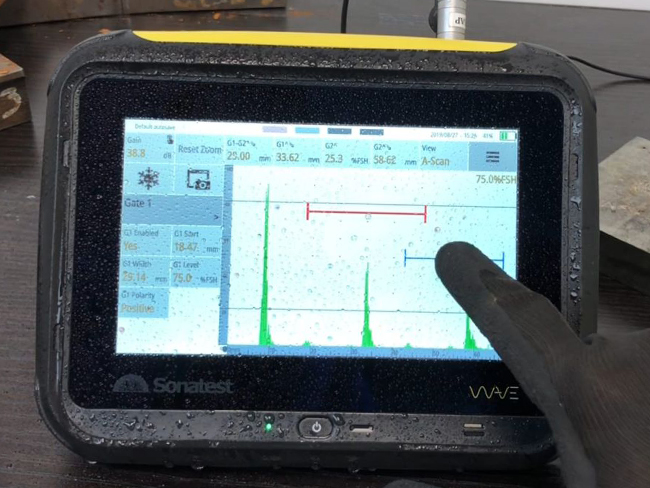

WAVE UTouch Technologie
Mit der SONATEST UTouch Technology lässt sich Ihr Gerät wie ein Mobiltelefon bedienen. Kombiniert mit robusten Komponenten und einem intelligenten Algorithmus, der die Unterscheidung zwischen Ultraschall-Kupplung und Finger vornimmt.
Ihre Vorteile im Überblick
- Interaktiver Scan-Plan
- App-Konzept (bis zu 50 Apps)
- Hohe Verarbeitungsleistung
- Intelligenter Touchscreen
- Erweiterte Diagnosewerkzeuge
- Einfach zu bedienen
- Robuste Komponenten für raue Bedingungen
Über SONATEST
Das 1958 gegründete Unternehmen Sonatest ist einer der führenden Hersteller von Ultraschallprüfgeräten. Das Unternehmen ist weltweit anerkannt und respektiert für die Qualität seiner robusten, tragbaren Produkte, die in allen Branchen und Anwendungen zu finden sind. Shell, Airbus, Siemens und Arcellor Mittal gehören zu den Tausenden von Kunden, die Sonatest-Geräte einsetzen, um sicherzustellen, dass ihre Produkte und Prozesse sicher und zuverlässig sind.
Données techniques
| Display: | 7.0“ Multi-touch LCD TFT, 1024 x 600, readable in sunlight Touch Panel Sensitivity mode switch (Glove/Normal) |
| IP Rating: | IP 67 |
| Weight: | 1,7 kg (battery included) |
| Dimensions: | 222 mm (L) x 172 mm (W) x 66mm (H) |
| Temperature: | -10 °C to +45 °C |
| Operation: | On battery (~10 h) or external power |
| Storage: | 16 GB |
| UT ports: | 1 TX/RC – 1 RX |
| UT Connectors: | LEMO 1 or BNC |
| Pulser Type: | Square Wave (negative pulse) |
| Pulse Width: | Adjustable – 50 ns to 1 us |
